Расчет

Как рассчитать мощность стабилизатора напряжения?

ПРИМЕР:
если установлен автомат на 40А
40А * 220В = 8800ВА = 8.8кВА
Выбираем стабилизатор на
10 кВА
ПРИМЕР:
если трёхполюсный автомат на 40А
выбираем трёхфазный стабилизатор
на 30 кВА, или три однофазных
по 10 кВА

Главное при выборе стабилизатора определиться
с количеством фаз, мощностью и диапазоном
регулирования.
КОЛИЧЕСТВО ФАЗ стабилизатора зависит от типа сети:
Однофазная сеть 220В – однофазный стабилизатор;
Трёхфазная сеть 380В – трёхфазный стабилизатор (или 3 однофазных).
РАСЧЁТ МОЩНОСТИ СТАБИЛИЗАТОРА

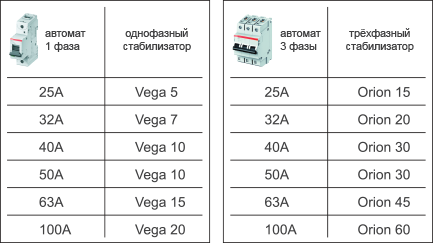

Расчёт мощности стабилизатора удобно произвести, исходя из номинала
вводного автомата или суммарной мощности всех электроприборов:
Мощность (ВА) = Напряжение (Вольт) * Ток (Ампер).

Мощность в стабилизаторах напряжения выражается в кВА, в то время
как мощность нагрузки, как правило, выражается в кВт. Эти две единицы
измерения связаны между собой коэффициентом мощности (cos ϕ):
Мощность (ВА) стабилизатора = Мощность Вт / cos φ, где cos φ – в загородных домах может составлять 0,95.

Все стабилизаторы ORTEA рассчитаны для работы с максимальным
входным током, однако мы рекомендуем предусмотреть дополнительный
запас мощности на случай возможной установки дополнительных
потребителей в будущем.
ДИАПАЗОН РЕГУЛИРОВАНИЯ

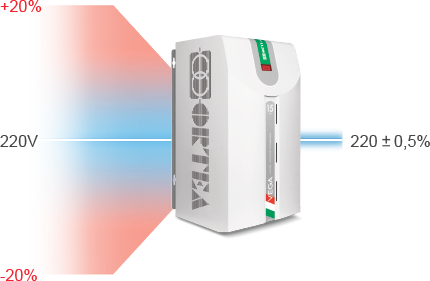

Диапазон регулирования напряжения – это диапазон перепадов напряжения,
в котором стабилизатор выдаёт после себя стабильное
напряжение. ORTEA стабилизирует напряжение с точностью 0,5%.

Для примера возьмём стабилизатор с диапазоном регулирования ±20%.
Чтобы посчитать, в каком диапазоне работает стабилизатор нужно
добавить +20% и отнять -20% относительно 220В. Получится 176 – 264В.
В этом диапазоне стабилизатор ORTEA предоставит на выходе
напряжение 220В ±0,5%. При этом рабочий диапазон его будет 141-290В.
ORTEA выпускает стабилизаторы с различными диапазонами
подробнее ...
