Стабилизаторы напряжения Odyssey - характеристики




Принцип регулирования ШИМ-регулирование на базе IGBT-транзисторов
Стабилизация напряжения Независимый контроль по каждой фазе
Выходное напряжение * 220-230-240 В (L-N) / 380-400-415 В (440-460-480 В*) (L-L)
Мощность от 160кВА до 4000кВА
Компенсация входного напряжения ±15% в течение длительного времени (100% от ном. вых. напр-я)
-50% в течение 1 мин (100% от ном. вых. напр-я)
-60% в течение 1 мин (90% от ном. вых. напр-я)
Частота 50-60 Гц ±5%
Допустимое изменение нагрузки до 100%
Точность стабилизации ±0.5%
Время стабилизации
Охлаждение Принудительное
Температура окружающей среды -20/+40°C
Температура хранения -25/+60°C
Макс. относительная влажность 95%
Перегрузочная способность 150% 1 мин (при номинальном входном напряжении)
Гармонические искажения Не вносятся
Цвет RAL 9005
Степень защиты IP21
Степень защиты IP21
Контрольно-измерительные приборы Touchscreen-дисплей (10'')
Установка Внутри помещения
Протокол обмена данными MODBUS RTU
Защита от перенапряжения - SPD I класса по входу
- SPD II класса по выходу
Защита от перегрузки - Автоматический выключатель по входу
- Автоматический байпас
- Защита от короткого замыкания по выходу
Дополнительные компоненты - Изолирующий трансформатор
- Ручной байпас для проведения технического обслуживания
- EMI/RFI-фильтры

odyssey

* Номинальное выходное напряжение можно изменить, выбрав одно из доступных значений - новое значение будет определять все остальные характеристики стабилизатора.
** Только для частоты 60 Гц.


Все стабилизаторы ORTEA спроектированы и изготовлены в соответствии с Директивами ЕС по CE маркировке: Директива по низковольтному оборудованию и Директивапо электромагнитной совместимости. Оборудование ORTEA изготовлено из компонентов надлежащего качества, а производственный процесс проходит регулярныйконтроль, предусмотренный Планами контроля качества, принятыми Компанией в соответствии со стандартами ISO 9001:2008. Обязательства Компании по защитеокружающей среды и соблюдении правил охраны труда и безопасности на рабочих местах гарантируются сертификацией Системы управления качеством по стандартамISO14001:2004 и OHSAS18001:2007. В целях улучшения технических характеристик Производитель оставляет за собой право вносить изменения в устройства в любое времяи без предварительного уведомления. По этой причине приведенные описания и техническая информация не имеют юридической силы.

Интеллектуальные компенсаторы напряжения применяются в тех областях, где особенно важна высокая скорость регулирования (например, при питании дата-центров, лабораторного оборудования, измерительных стендов, медицинской контрольно-измерительной аппаратуры, при автоматизированном розливе жидкостей, в лазерной/водяной резке и других промышленных производствах).

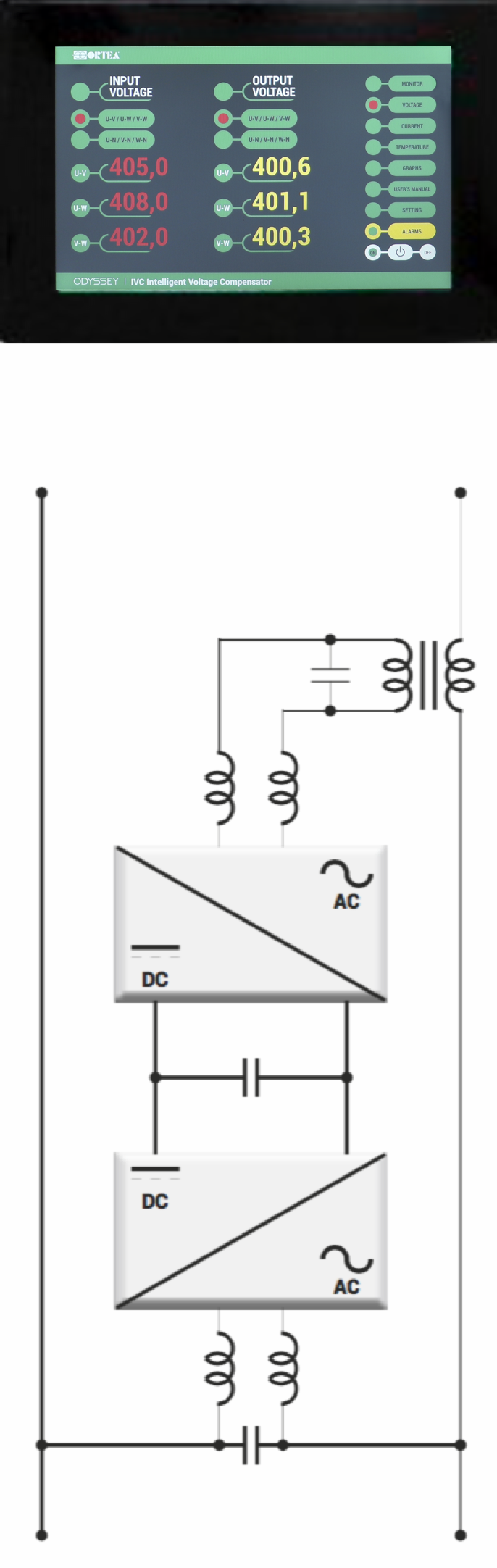

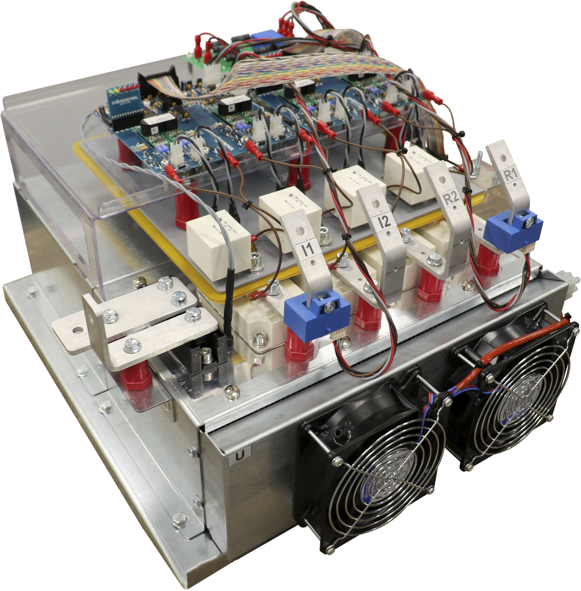

По принципу работы интеллектуальные компенсаторы напряжения напоминают стандартные стабилизаторы напряжения. Отличие заключается в том, что компенсация напряжения на первичной обмотке вольтодобавочного трансформатора осуществляется электронной платой управления с помощью электронных IGBT-модулей вместо автотрансформатора с переменным коэффициентом трансформации. Контрольная система на основе микропроцессора следит за значениями выходного напряжения и управляет размыканием/ замыканием IGBT-модуля, обеспечивая оперативное регулирование. Применение технологии двойного преобразования и электролитических конденсаторов позволяетдостичь высоких значений мощности.

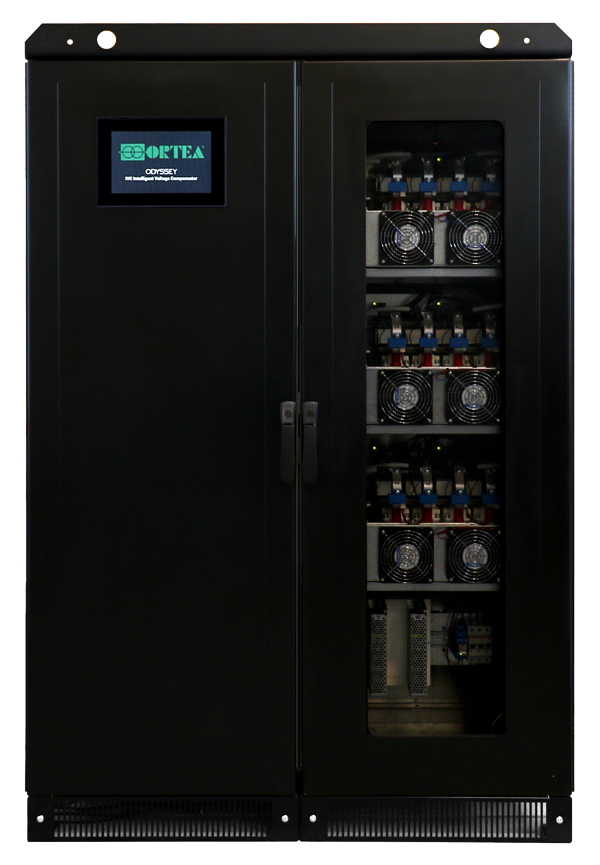

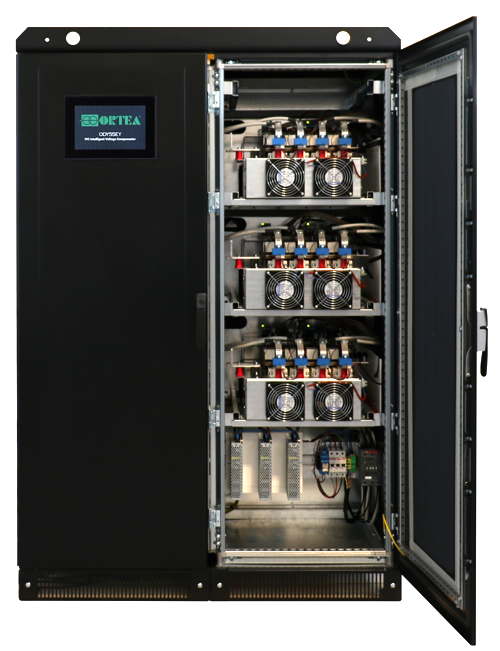

Стабилизатор может работать с разным номинальным напряжением . Требуемое значение настраивается Производителем на заводе либо Покупателем на месте установки в соответствии с руководством пользователя. Допустимое изменение нагрузки составляет от 0 до 100% по каждой фазе, при этом коэффициент мощности нагрузки не влияет на работу стабилизатора Odyssey . Стабилизаторы этой серии могут использоваться как при наличии, так и при отсутствии нейтрального провода .Стандартный корпус представляет собой металлический шкаф со степенью защиты IP21, выкрашенный в цвет RAL9005 и предназначенный для установки внутри помещения.

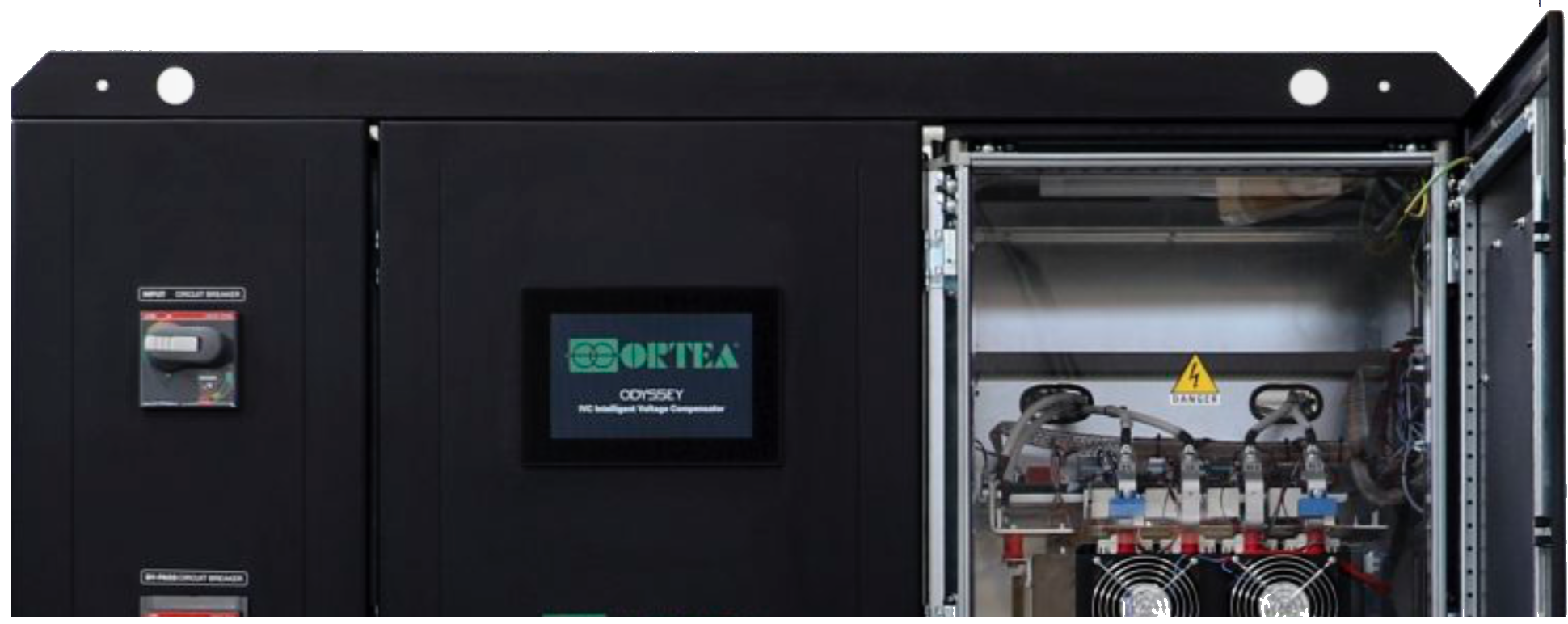

Стабилизаторы серии Odyssey оснащены 10-дюймовым дисплеем, на котором отображаются настройки и техническая информация.
Удаленный обмен данными с устройством осуществляется посредством протокола Modbus (стандартный протокол обмена данными для промышленного электронного оборудования) через Ethernet-соединение с использованием кабеля RJ45.
Стабилизаторы спроектированы и изготовлены в соответствии с Директивами ЕС по CE маркировке : Директива по низковольтному оборудованию и Директива по электромагнитной совместимости.



В стабилизаторах установлена система
DATATEL, позволяющая отслеживать
работу оборудования дистанционно

С помощью специального программного обеспечения можно осуществлять
мониторинг стабилизатора удаленно. Вы можете следить за работой
стабилизатора с любого компьютера подключенного к сети Интернет.



Стабилизаторы ОРТЕА оснащаются
токосъемными роликами, благодаря
которым существенно повышается
скорость и точность регулировки,
значительно возрастает надежность
стабилизатора

Благодаря использованиею в регуляторе уникальных графитовых
роликов и отслеживанию напряжения 2000 раз в секунду.
Стабилизатор реагирует на изменения напряжения моментально.




Стабилизаторы выдерживают многократные
перегрузки, всегда сохраняя свою мощность.

Стабилизаторы ORTEA собираются в Италии из лучших комплектующих,
существующих на рынке. Традиции европейского качества позволяют
добиться исключительной надёжности.
