Установки компенсации
реактивной мощности





С трехфазным конденсатором (номинальное напряжение кондерсаторов 525 V)
Тип Мощность,
квар
Фазы Напряжение
конденса-
торов,
вольт
Напряжение
макс.
(U max),
вольт
Гц THDIr % Габариты
ШхГхВ,
мм
Вес, Цена,
руб
PFC 503-100 100 3 525 577 50 ≤27 410х670х1200 85 192 226
PFC 503-150 150 3 525 577 50 ≤27 600х700х1300 125 290 820
PFC 503-200 200 3 525 577 50 ≤27 600х700х1300 140 335 793
PFC 503-250 250 3 525 577 50 ≤27 600х700х1700 180 412 954
PFC 503-300 300 3 525 577 50 ≤27 600х700х1700 195 460 108
PFC 503-350 350 3 525 577 50 ≤27 830х700х1700 220 492 973
PFC 503-400 400 3 525 577 50 ≤27 830х700х1700 230 538 698
PFC 503-450 450 3 525 577 50 ≤27 830х700х1700 245 571 563

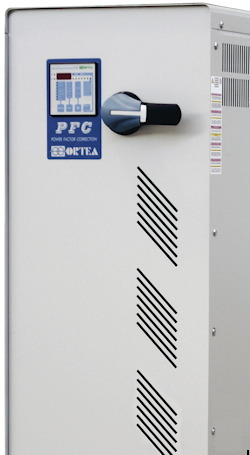

PFC 503
Установки компенсации реактивной мощности



Ue – номинальное рабочее напряжение
Un – номинальное напряжение конденсаторов
UMAX – максимально допустимое напряжение на конденсаторах
THDIR – коэффициент нелинейных искажений тока для оборудования
THDIC – коэффициент нелинейных искажений тока для конденсаторов

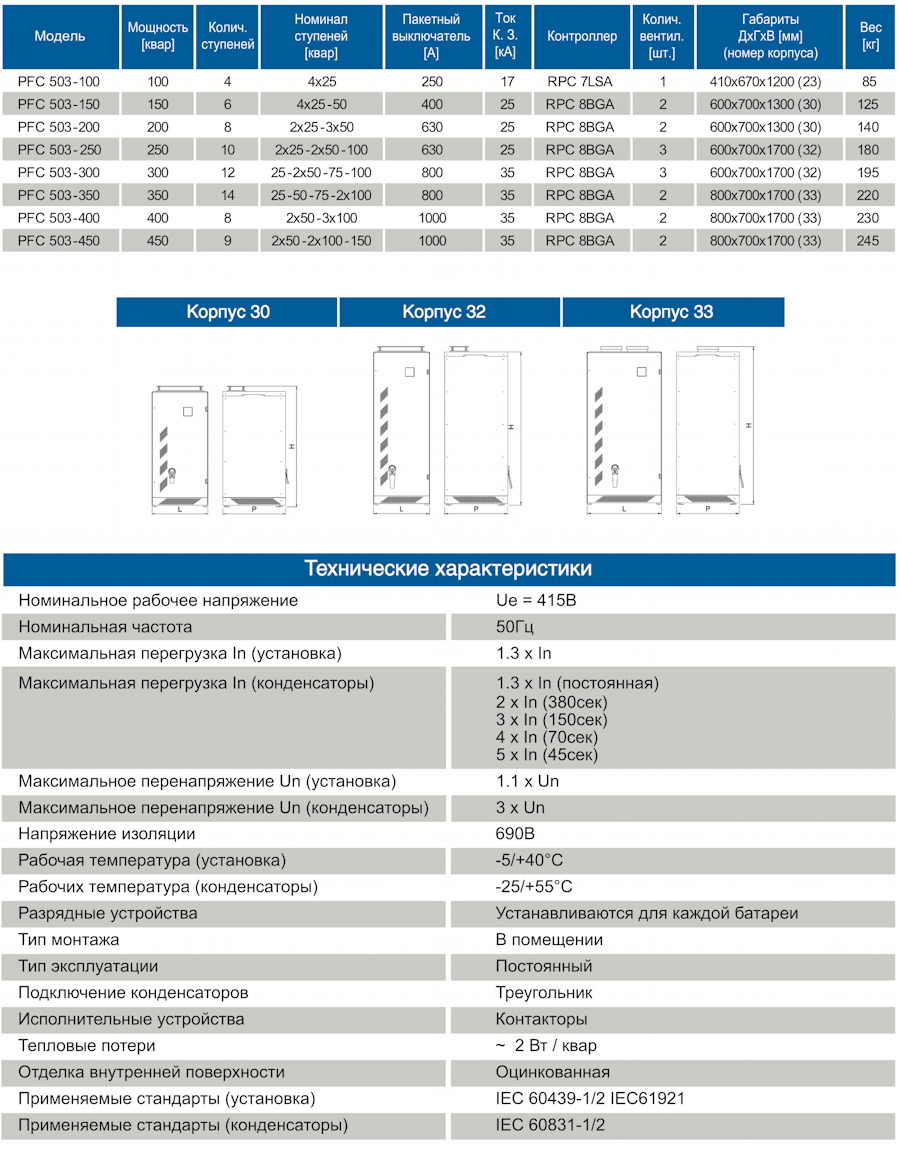

Основные характеристики
Установки компенсации реактивной мощности, предназначенные для сетей, в которых нелинейное искажение тока составляет менее 27%. Использование конденсаторов с самовосстанавливающимся покрытием обеспечивает оптимальные эксплуатационные характеристики, высокую устойчивость к перенапряжению, низкие потери энергии и малые габаритные размеры


Краткое описание
  • Металлический оцинкованный корпус имеет порошковую окраску в цвет RAL 7035.
  • Изолирующий трансформатор для гальванической развязки питания систем управления.
  • Пакетный выключатель нагрузки, также выполняющий функцию блокировки дверцы.
  • Контакторы с токоограничивающими резисторами для ограничения пускового тока конденсаторов.
  • Самозатухающий кабель, соответствующий стандарту IEC 50267-2-1.
  • Контроллер с интеллектуальным управлением.
  • Трехфазные самовосстанавливающиеся конденсаторы из металлизированного полипропилена. Номинальное напряжение Un = 525В.


Все использованные комплектующие соответствуют действующим требованиям техники безопасности.
PFC 503
Установки компенсации реактивной мощности
